線路型防雷保護器
XHQ5-12.7/36
線路防雷保護器

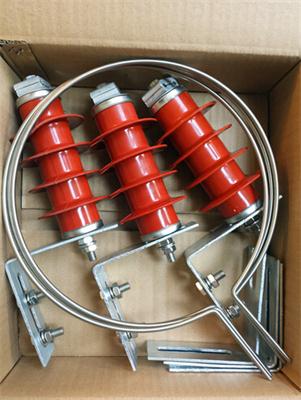

10kV架空線路過電壓保護器產品說明
因雷擊引起的雷電過電壓極易導致架空線路中絕緣子閃絡或擊穿，并引發線路斷線或跳閘事故。為了防止雷擊事故的發生，我公司研發了架空線路過電壓保護器，其作用是在雷擊架空線路時，將雷電流引向保護器，截?cái)喙ゎl續流，避免絕緣子閃絡或擊穿，避免架空線路發生斷線并減少線路跳閘次數。
1． 產品特點
1產品通過了電力部電氣設備質量檢測試驗；
2優異的保護特性：通過保護器引流環與導線之間形成的串聯間隙和限流元件的協同作用，能在瞬間有效地切斷工頻續流，避免導線發生雷擊斷線事故和減少跳閘次數；
3偶聯技術和硅橡膠外套整體一次成型工藝，確保產品可靠密封、安全防爆；硅橡膠外套耐氣候老化，耐電蝕損、耐污穢；
4特殊力學結構（包括承力骨架、緩沖層）確保產品能夠承受較大機械應力；
5運行安全可靠，免維護。即使因異常情況保護器損壞，因有串聯間隙的隔離作用，亦不會影響線路絕緣配合，確保電力系統的運行安全。
2．型號說明
XBHQ—12.7/36
BHQ—表示保護器；X—表示架空線路； 12.7—表示額定電壓；
36—表示標稱放電電流下的殘壓。
3．主要技術指標
表1保護器主要性能
|
額定電壓（kV） |
額定彎曲負荷（kN） |
標稱放電電流下殘壓
（峰值，kV） |
2ms方波電流
（峰值，A） |
|
12.7 |
1.0 |
≤36 |
150 |
表2保護器串聯間隙與保護性能
（串聯間隙100±5mm）
|
工頻放電電壓
(有效值,kV) |
波前沖擊放電電壓
(峰值，kV) |
1.2/50μS沖擊放電電壓
(峰值，kV) |
|
≥50 |
≤200 |
≤110 | |
