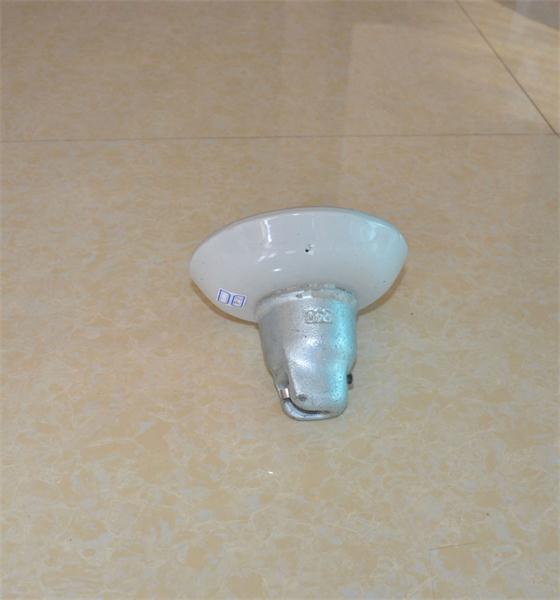

懸式絕緣子XWP-60C
產品說明及使用方法：
X,XP高壓線路盤形懸式瓷絕緣子
一、用途、結構說明
高壓線路盤形懸式瓷絕緣子供高壓架空輸配電線路中的絕緣和固定導線用，一般組裝成絕緣子串用于不同電壓等級的線路上。
普通型絕緣子適用于一般地區，如適當增加絕緣子片數亦可提高污閃性能。
懸式瓷絕緣子由瓷件、鐵帽和鋼腳用不低于525號硅酸鹽水泥、石英砂膠合劑膠裝而成。鐵帽及鋼腳與膠合劑接觸表面薄涂一層緩沖層，鋼腳頂部有彈性襯墊。瓷件表面一般繪白釉、棕釉，根據需要也可繪其它釉。鐵帽、鋼腳表面全部熱度鋅。球型連接的推拉式彈性鎖緊銷有W型和R型兩種型式，均用錫青銅、黃銅、奧氏體不銹鋼制成，彈性及防腐性好，拆裝方便。槽型連接的圓柱形和駝背形開口銷，前者表面熱度鋅，后者用黃銅制造。上述彈性鎖緊銷，圓柱銷等零件均與產品成套供應。
絕緣子按連接方式分球型和槽型兩種。
同一強度等級的普通型和耐污型絕緣子，采用相同的球窩連接尺寸，可保證互換。

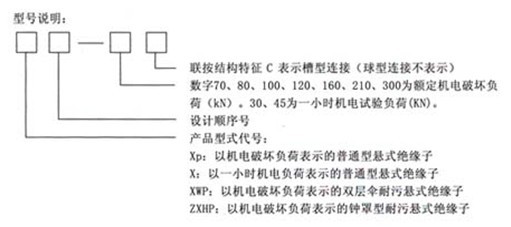

二、型號說明
XP—以機電破壞負荷表示的普通型懸式瓷絕緣子;X—以一小時機電負荷表示的普通型懸式瓷絕緣子，其右下角數字為設計順序號，數字60、70、80、100、120、160、210、300為額定機電破壞負荷(KN);3、4.5為一小時機電實驗的機械負荷,C—槽型鏈接(球形鏈接不表示)。

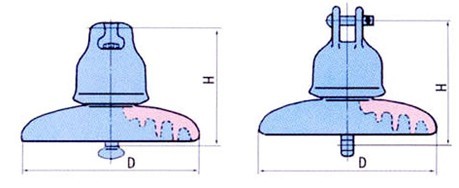

三、外形及尺寸
|
