GW1隔離開關
一、結構：
GW1型戶外單相、四相高壓隔離開關由底座、支柱瓷絕緣子和導電部分組成。
二、技術參數：
|
型 號 |
額定電壓
kV |
|
|
|
|
|
|
GW1-6/200 |
6 |
6.9 |
200 |
15 |
5 |
14 |
|
GW1-6/400 |
6 |
6.9 |
400 |
25 |
10 |
15 |
|
GW1-10/200 |
10 |
11.5 |
200 |
15 |
5 |
19 |
|
GW1-10/400 |
10 |
11.5 |
400 |
25 |
10 |
20 |
|
GW1-10/630 |
10 |
11.5 |
630 |
35 |
14 |
21 |
|
GW1-10W/200 |
10 |
11.5 |
200 |
15 |
5 |
19 |
|
GW1-10W/400 |
10 |
11.5 |
400 |
25 |
10 |
20 |
|
GW1-10W/630 |
10 |
11.5 |
630 |
35 |
14 |
21 |

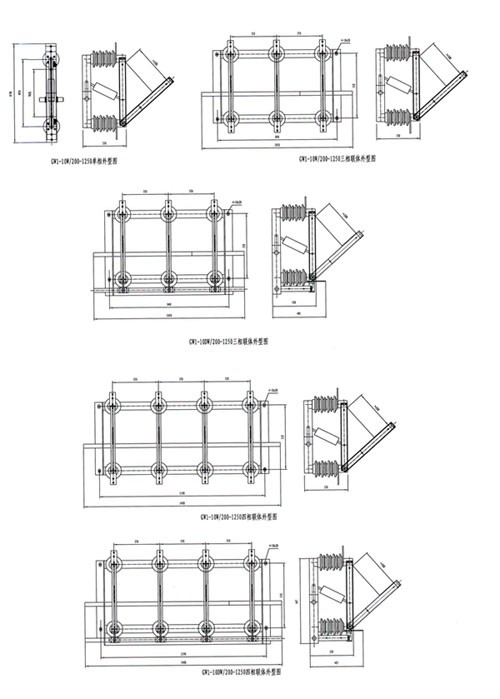

三、安裝尺寸及外型圖：
高壓隔離開關是一種沒有專門滅弧裝置的高壓開關設備，在分閘狀態有明顯可見的斷口，在合閘狀態能可靠地通過正常工作電流和短路故障電流，可供高壓電氣設備在無負載而有電壓的情況下分合電路之用，在線路檢修時可保證在隔離區域內安全地進行工作。
四、采用標準：
本廠生產的高壓隔離開關滿足下列標準：
1 GB1985《交流高壓隔離開關和接地開關》
2 GB11022《高壓開關設備通用技術條件》
3 GB763《交流高壓電器在長期工作時的發熱》
4 等效采用IEC-129出版物《交流高壓隔離開關與接地開關》
5 等效采用IEC-694出版物《高壓開關設備和控制設備標準和共同條款》
6 GB311.1《高壓輸變電設備的絕緣配合》
7 GB/T16927.1~2《高電壓試驗技術》
8 GB2706《交流高壓電器動、熱穩定試驗方法》
9 GB3309《高壓開關設備在常溫下的機械試驗》
10 GB5582《高壓電力設備外絕緣的污穢等級》
11 GB5273《變壓器、高壓電器和套管的接線端子》
12 GB/T12601《高壓開關設備嚴重凍冰條件下的操作試驗》
13 GB/T13540《高壓開關設備抗地震性能試驗》
14 ZB/T6462《交流高壓隔離開關開合母線轉換電流試驗》
15 JB/DQ2080《高壓開關設備防雨試驗方法》
16 GB11604《高壓電器設備無線電干擾測量方法》
五、使用條件：
正常使用條件：
1 海拔分為1000m、2000m、3000m；
2 周圍空氣溫度
上限 +40℃
下限 一般地區：戶內為-10℃，戶外為-30℃；高寒地區：戶內為-25℃，戶外為-40℃；
3 戶內產品濕度：相對濕度：日平均值不大于95%，月平均值不大于90%；
4 戶外產品風壓不超過700Pa（相當于風速34m/s）；
5 地震烈度不超過8度；
6 戶外產品覆冰厚度為5mm、10mm；
7 空氣污穢程序：
戶外產品的使用環境的污穢程度分為0、I級（普通型）、II級（中污型）、III、IV級（重污型），由產品技術條件規定。
8 戶內產品周圍空氣應不受腐蝕性或可烯氣體，水蒸氣等明顯污染，無經常性的劇烈振動。
異常使用條件：
說明：用戶需要超出上述標準規定及使用條件的產品，由供需雙方協商。 |
