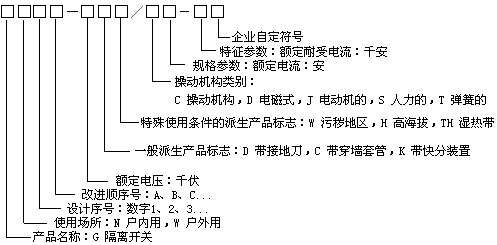

國標代號 : HGW4系列隔離開關
同類產品其他廠家代號 : 各廠家代號基本相同
HGW4系列戶外高壓隔離開關主要產品型號有：HGW4-10W/400、630、1250，HGW4-10DW/400、630、1250，HGW4-15W/400、630、1250，HGW4-15DW/400、630、1250，HGW4-20W/400、630、1250，HGW4-20DW/400、630、1250，HGW4-40.5，HGW4-72.5，HGW4-126，HGW4-126G，HGW4-145
HGW4系列戶外交流高壓隔離開關是三相交流50HZ戶外高壓電器，用于額定電壓40.5-252（245）kV的電力系統中，供高壓線路無載荷接、以及對被檢修的高壓母線、斷路器等電氣設備與帶電高壓線路之間電氣隔離用。
該系列產品有下列品種：
a 按有無接地開關分：不接地、單接地、雙接地。
b 按使用地區分：普通型、耐污型、高原型。
該系列產品符合國家標準和IEC標準的各項要求。該系列產品抗地震能力良好，能滿足地震烈度9度的要求（水平加速度4.9m/s，垂直加速度2.45m/s）。
一、結構：
HGW4系列交流高壓隔離開關包括三個單極，每極為雙柱式結構，主要由底座、支柱絕緣子、導電部分組成。每極有兩個絕緣支柱，分別裝在底座兩端軸承座上，以交叉連桿連接，可以水平旋轉。導電閘刀分兩半，分別固定在支柱絕緣子上，觸頭的接觸在兩個瓷柱的中間。
當操動機構動作時，帶動支柱絕緣子的一柱轉動90度，另一絕緣支柱由于連桿傳動也同時轉動90度，于是閘刀便向同一側方向分合。為確保隔離開關和接地開關二者之間操作順序正確，在產品或機構上裝有機械聯鎖裝置，能夠確保主分一地合，地分一主合的順序動作。
二、技術參數：
10kV-20kV技術參數表：
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35kV-145kV技術參數表： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
三、安裝尺寸及外型圖：
