GW4隔離開關
國標代號 : GW4系列隔離開關
同類產品其他廠家代號 : 各廠家代號基本相同

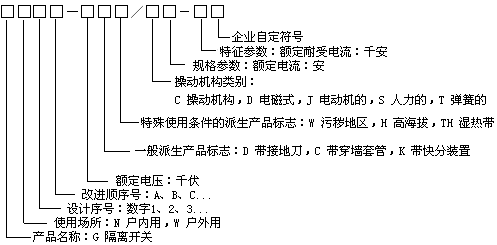

GW4系列戶外高壓隔離開關主要產品型號有：GW4-10W/400、630、1250，GW4-10DW/400、630、1250，GW4-15W/400、630、1250，GW4-15DW/400、630、1250，GW4-20W/400、630、1250，GW4-20DW/400、630、1250，GW4-40.5，GW4-72.5，GW4-126，GW4-126G，GW4-145
GW4系列戶外交流高壓隔離開關是三相交流50HZ戶外高壓電器，用于額定電壓40.5-252（245）kV的電力系統中，供高壓線路無載荷接、以及對被檢修的高壓母線、斷路器等電氣設備與帶電高壓線路之間電氣隔離用。
該系列產品有下列品種：
a 按有無接地開關分：不接地、單接地、雙接地。
b 按使用地區分：普通型、耐污型、高原型。
該系列產品符合國家標準和IEC標準的各項要求。該系列產品抗地震能力良好，能滿足地震烈度9度的要求（水平加速度4.9m/s，垂直加速度2.45m/s）。
一、結構：
GW4系列交流高壓隔離開關包括三個單極，每極為雙柱式結構，主要由底座、支柱絕緣子、導電部分組成。每極有兩個絕緣支柱，分別裝在底座兩端軸承座上，以交叉連桿連接，可以水平旋轉。導電閘刀分兩半，分別固定在支柱絕緣子上，觸頭的接觸在兩個瓷柱的中間。
當操動機構動作時，帶動支柱絕緣子的一柱轉動90度，另一絕緣支柱由于連桿傳動也同時轉動90度，于是閘刀便向同一側方向分合。為確保隔離開關和接地開關二者之間操作順序正確，在產品或機構上裝有機械聯鎖裝置，能夠確保主分一地合，地分一主合的順序動作。
二、技術參數：
10kV-20kV技術參數表：
|
產品型號 |
額定電壓 kV |
額定電流 A |
動穩定電流
kV(峰值) |
10s熱穩定電流
kV(峰值) |
重量
kg |
|
GW4-10W/400、630、1250 |
10 |
400、630、1250 |
30、40、65 |
15、20、25 |
25 |
|
GW4-10DW/400、630、1250 |
10 |
400、630、1250 |
30、40、65 |
15、20、25 |
25 |
|
GW4-15W/400、630、1250 |
15 |
400、630、1250 |
30、40、65 |
15、20、25 |
30 |
|
GW4-15DW/400、630、1250 |
15 |
400、630、1250 |
30、40、65 |
15、20、25 |
30 |
|
GW4-20W/400、630、1250 |
20 |
400、630、1250 |
30、40、65 |
15、20、25 |
35 |
|
GW4-20DW/400、630、1250 |
20 |
400、630、1250 |
30、40、65 |
15、20、25 |
35 | |
| 35kV-145kV技術參數表： |
產品型號Type
參數Data
|
GW4-40.5 |
GW4-72.5 |
GW4-126 |
GW4-126G |
GW4-145 |
|
額定電壓 kV
Rated voliage kV |
40.5 |
72.5 |
126 |
126 |
145 |
|
額定電流 A
Rated current A |
|
|
|
630 1250 |
|
|
額定短時耐受電流（有效值 ） kA
Short time withstand current(rms) |
|
|
|
20 31.5 |
|
|
額定峰值耐受電流（峰值） kA
Peak withstand current(peak) |
|
|
|
50 80 |
|
|
額定短時工頻耐壓（有效值）
Rated short-time power frequence withstandvoltage(rms) kV |
|
85 |
140 |
|
185 |
275 |
|
|
110 |
160 |
210
(265) |
210 |
315 |
|
額定雷電沖擊耐受電壓（峰值）
Lightning impulse withstand
voltage(peak) kV |
|
185 |
325 |
450
(550) |
450 |
650 |
|
|
215 |
375 |
|
550 |
750 |
|
接線端額定水平拉力
Horizontal force of terminal N |
|
735-750 |
1000 |
1000 |
1500 |
|
單極重量
Weight of single pole kg |
80 |
200 |
240 |
300 |
300 | |

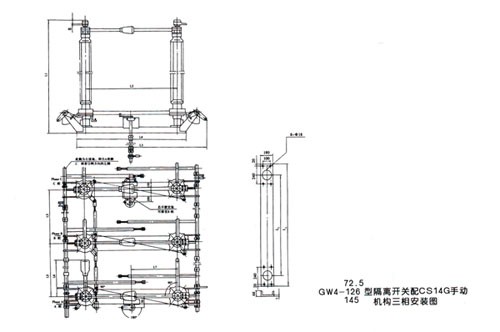

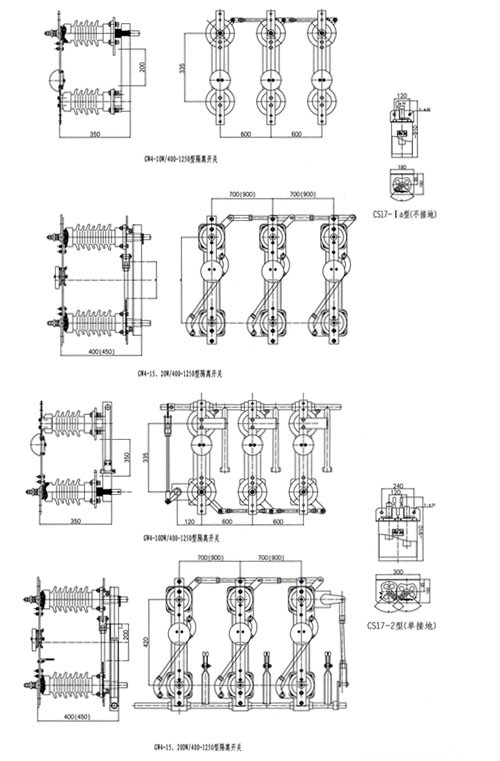

三、安裝尺寸及外型圖：

高壓隔離開關是一種沒有專門滅弧裝置的高壓開關設備，在分閘狀態有明顯可見的斷口，在合閘狀態能可靠地通過正常工作電流和短路故障電流，可供高壓電氣設備在無負載而有電壓的情況下分合電路之用，在線路檢修時可保證在隔離區域內安全地進行工作。
四、采用標準：
本廠生產的高壓隔離開關滿足下列標準：
1 GB1985《交流高壓隔離開關和接地開關》
2 GB11022《高壓開關設備通用技術條件》
3 GB763《交流高壓電器在長期工作時的發熱》
4 等效采用IEC-129出版物《交流高壓隔離開關與接地開關》
5 等效采用IEC-694出版物《高壓開關設備和控制設備標準和共同條款》
6 GB311.1《高壓輸變電設備的絕緣配合》
7 GB/T16927.1~2《高電壓試驗技術》
8 GB2706《交流高壓電器動、熱穩定試驗方法》
9 GB3309《高壓開關設備在常溫下的機械試驗》
10 GB5582《高壓電力設備外絕緣的污穢等級》
11 GB5273《變壓器、高壓電器和套管的接線端子》
12 GB/T12601《高壓開關設備嚴重凍冰條件下的操作試驗》
13 GB/T13540《高壓開關設備抗地震性能試驗》
14 ZB/T6462《交流高壓隔離開關開合母線轉換電流試驗》
15 JB/DQ2080《高壓開關設備防雨試驗方法》
16 GB11604《高壓電器設備無線電干擾測量方法》
五、使用條件：
正常使用條件：
1 海拔分為1000m、2000m、3000m；
2 周圍空氣溫度
上限 +40℃
下限 一般地區：戶內為-10℃，戶外為-30℃；高寒地區：戶內為-25℃，戶外為-40℃；
3 戶內產品濕度：相對濕度：日平均值不大于95%，月平均值不大于90%；
4 戶外產品風壓不超過700Pa（相當于風速34m/s）；
5 地震烈度不超過8度；
6 戶外產品覆冰厚度為5mm、10mm；
7 空氣污穢程序：
戶外產品的使用環境的污穢程度分為0、I級（普通型）、II級（中污型）、III、IV級（重污型），由產品技術條件規定。
8 戶內產品周圍空氣應不受腐蝕性或可烯氣體，水蒸氣等明顯污染，無經常性的劇烈振動。
異常使用條件：
說明：用戶需要超出上述標準規定及使用條件的產品，由供需雙方協商。 |
