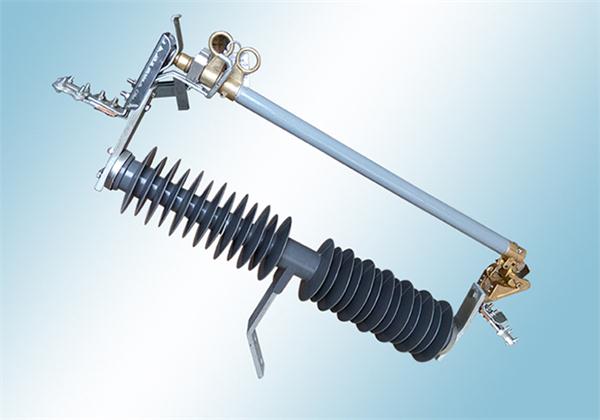

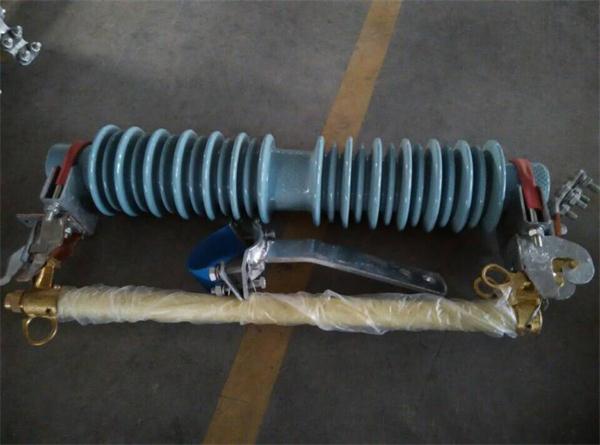

風電專用熔斷器
主要技術參數：
1、額定電壓：40.5(KV)
2，額定工作電流：200(A)
3、動穩定電流(峰值)：80；120(KA)
4、熱穩定電流(峰值)：6.3；16(KA)
5、熱穩定時間：4(S)
使用條件
1、環境溫度：-45℃～55℃；
2、海拔不超過3000m；
3、風速不大于50m/s；
4、地震烈度不超過8度；
5、熔斷器不適用于下述場所：有燃燒或爆炸危險的場所；
6、本產品為高原型、防污型產品：
技術特性：
本產品設計獨特符合國家技術標準，具有創新、實用功能。
1、本產品采用合成硅橡膠材料作為絕緣體，中心材料采用絕緣引拔棒。
2、開關觸頭采用鋼制件、磷青銅材料、不銹鋼材料組成。
3、所有連接部分標準件均采用不銹鋼標準件（304材質）
4、開關動作部分是壓鑄銅件、玻纖絲纏繞管。
5、熔管上動觸頭為雙觸頭組合、下動觸頭為翻轉觸頭設計方式。
6、絕緣體連接部分為精密鑄鋼件，中心支架厚度為12毫米。有效地避免了外力影響開關整體變動。
7、該產品上靜觸頭為雙接觸面，第一處為施壓接觸方式、第二位卡和接觸方式。
8、下靜觸頭為銅壓鑄觸頭。
型號實驗標準說明：
產品性能符合GB15166.3-2008國家標準和IEC282-2國際標準。該產品電氣性能和機械性能優良，已達到GBl985—2004及修訂和IEC694的要求，并且滿足了噴射式熔斷器GB/15166.3-2008標準。是現行40.5KV級戶外隔離開關及熔斷器的更新?lián)Q代產品。其產品具有雙重功能。
隔離開關+熔斷器組合結構簡介：
隔離開關+熔斷器組合由絕緣支架和熔絲管兩大部分組成，靜觸頭安裝在絕緣支架的兩端，上動觸頭（雙觸頭組成）和下觸頭安裝在熔絲管的兩端。熔絲管由內層的消弧管和外層環氧玻璃絲管組成。拉負荷隔離開關+熔斷器時有彈性輔助觸頭，用以分、合負荷電流。隔離開關+熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使管內形成高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力而下翻，上動觸頭（雙觸頭）、下一觸頭機構釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。此時靜觸頭、第一動觸頭仍然接觸，如需更換用絕緣桿拉下上第一動觸頭，同時取下熔斷管，安裝熔絲（在第一動觸頭和第二動觸頭中間穿過熔絲透過熔斷管連接下動觸頭）。輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時產生氣體，在電流過零時，將電弧熄滅。
當需要分?jǐn)鄷r(shí)，用絕緣桿拉開上動觸頭（雙觸頭任何一拉環），可見明顯斷口。方便檢修維護。 |
|
|
|
|
