RXWO-35
RXWO-35、RW10-35\RW9-35型戶外高壓限流熔斷器
結構說明
河間市天恒電力器材有限公司生產的熔斷器由熔體管、瓷套、緊固法蘭、棒形支柱絕緣子和接線端帽等組成。用壓裝的方法將兩端的接線端帽和熔體管固定在瓷套內、然后用堅固法蘭把瓷套固定在棒形支柱絕緣子上，其結構說明和外形尺寸如圖所示。
熔體管采用含氧化硅較高的原料作滅弧介質，應用小直徑的金屬線做熔絲。當過載電流或短路電流通過熔體管時，熔絲立即熔斷，電弧發生在幾條并聯的窄縫中，電弧中的金屬蒸汽滲入石英砂中，被強烈游離，迅速把電弧熄滅。所以，這種熔斷器性能良好，開斷容量大。

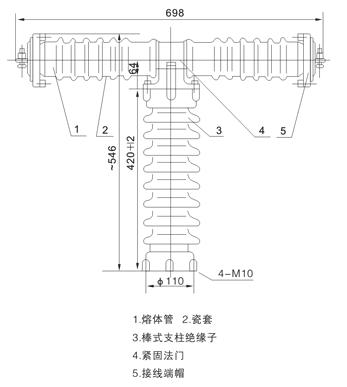

外形尺寸
|
技術參數 |
|
型號 |
額定
電壓 |
額定電流 |
斷路器
容量(三相)
(兆伏安) |
熔斷電流 |
切斷最大
短路電流
(KV)限流 |
過電壓
倍數不超過 |
重量
(Kg) |
備注 |
|
RXWO-35/0.5
RW10-35/0.5 |
35 |
0.2、0.5、1A |
1000 |
0.6～1.8 |
14 |
2.5倍工作電壓 |
23 |
保護電壓互感器 |
|
RXWO-35/2
RW10-35/2 |
35 |
2 |
200 |
3～4 |
|
2.5倍工作電壓 |
23 |
電力線路保護 |
|
RXWO-35/3
RW10-35-35/3 |
35 |
3 |
200 |
4.5～6 |
|
2.5倍工作電壓 |
23 |
|
RXWO-35/5
RW10-35/5 |
35 |
5 |
200 |
8～10 |
|
2.5倍工作電壓 |
23 |
|
RXWO-35/7.5
RW10-35/7.5 |
35 |
7.5 |
200 |
1～15 |
|
2.5倍工作電壓 |
23 |
|
RXWO-35/10
RW10-35/10 |
35 |
10 |
200 |
15～20 |
|
2.5倍工作電壓 |
23 | |
高壓熔斷器適用于輸電線路與電力變壓器短路及過載保護，是保護電力設備不受損害的簡單的一種電器。天恒電力官方網站：
高壓熔斷器適用于海拔1000米下，環境溫度不高于+40℃，不低于-40℃使用，不使用于有燃燒、爆炸危險、劇烈振動、擺動沖擊的場所及重污區 |
|
|
|
|
